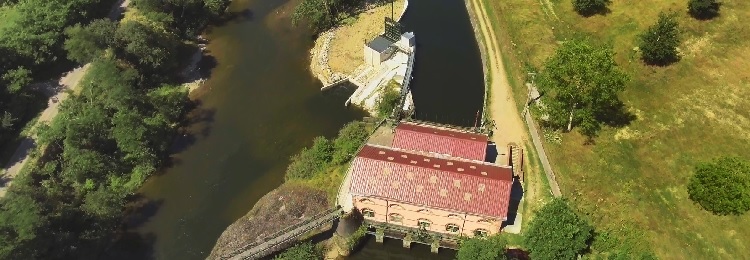

Las Rives
| Caractéristiques générales | |
|---|---|
| Commune | Varilhes |
| Cour d'eau | Ariège |
| Date de construction | 1918 |
| Puissance PMB | 2736 |
| Cote amont NGF | 333.91 |
| Cote aval NGF | 327.65 |
| Hauteur de chute brute | 6.26 |
| Débit d'équipement | 48.0 |
| Production annuelle | 12.00 GWh |
| Date d'autorisation | 27/10/1995 |
| Durée d'autorisation | 30 |
| Caractéristiques canal amont | |
|---|---|
| Matière | Béton |
| Longueur | 165 |
| Section | 45 |
| Caractéristiques canal aval | |
| Matière | Béton |
| Longueur | 160 |
| Section | 45 |
| Caractéristiques barrage | |
| Type | Poids |
| Longueur | 220 |
| Hauteur | 4,30 |
| Caractéristiques techniques | |||
|---|---|---|---|
| Nombre de groupe(s) : 5 | G1:13 m³/s G2:13 m³/s G3:13 m³/s G4:8 m³/s G5:3 m³/s | ||
| Eléments | Fabricant | Caractéristiques | Mise en service |
| G1 G2 G3 Turbine | Dumont | Francis 2r et 2d - 880 kW | 1976 |

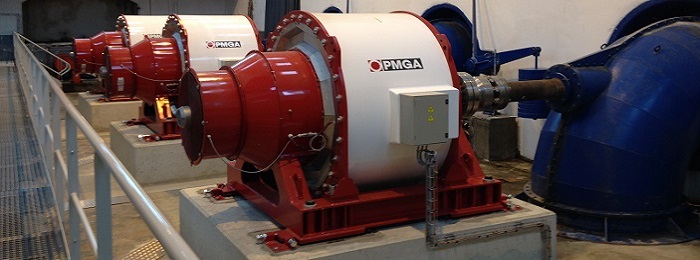

| G1 G2 G3 Générateur | PMGA | 150 Tr/mn - 800 kW - 500 V | 2014 |
| G4 Turbine | Dive | Kaplan verticale simple réglage | 2015 |
| G4 Alternateur | Oswald | 250 Tr/mn - 420 kW - 500 V | 2015 |
| G5 Turbine | Dive | Kaplan verticale simple réglage | 2017 |
| G5 Alternateur | Oswald | 250 Tr/mn - 100 kW - 400 V | 2017 |
| Transformateur | Ligne évacuation | ||
| Mise en service | 2014 | Position | Enterrée |
| Tension | 500 V / 20 kVA | Section | 95 mm2 Alu |
| Puissance | 3150 kVA | Longueur | 3115 m |
Informations non contractuelles sujettes à modifications et évolutions permanentes.
